雷達水位計

作者：防爆氣象站來源：自動氣象站發布時間：2023-10-08 瀏覽量：688

雷達水位計

1、雷達水位計產品概述

雷達水位計又稱雷達液位計，雷達物位計，雷達水位計是專門針對水位測距設計的，采用 FMCW 模式，非接觸式安裝設計，體積小巧，結構緊湊，精度高，功耗低，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

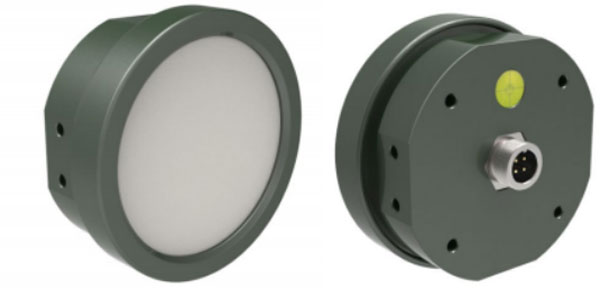

WX-LDS1毫米波雷達是專門針對水位測距設計的，該模塊采用 FMCW 模式，非接觸式安裝設計，體積小巧，結構緊湊。精度高，功耗低，抗干擾能力強，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

雷達水位計

2、產品主要參數指標

參數		符號	最小值	典型值	最大值	單位	說明
發射機
發射頻率		?	77		81	GHz	帶寬 4G
輸出功率（EIRP）		Pout		13	20	dBm
天線角度（參考圖 4）
波束寬度	（-3dB）	水平方向		14		°
		垂直方向		10		°
電源
工作電壓		VCC	9	12	24	V
工作電流		ICC		20		mA	典型值
環境
工作溫度		TOP	﹣45		+ 85	℃

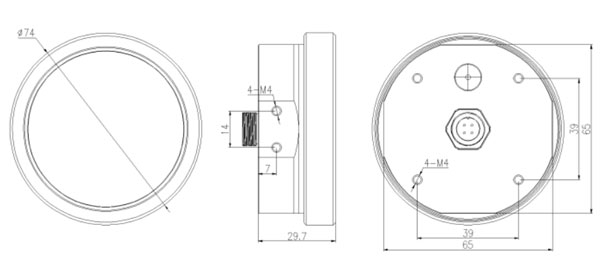

尺寸（長 x 寬 x 高）		Φ74 x 29.7(帶外殼) ，60 x 38 x 1.2(模塊)				mm
重量		100				g
測量指標：
測距范圍		0.1~40m
測量精度		±5mm
分辨率		1mm
數據刷新		40ms 最快
